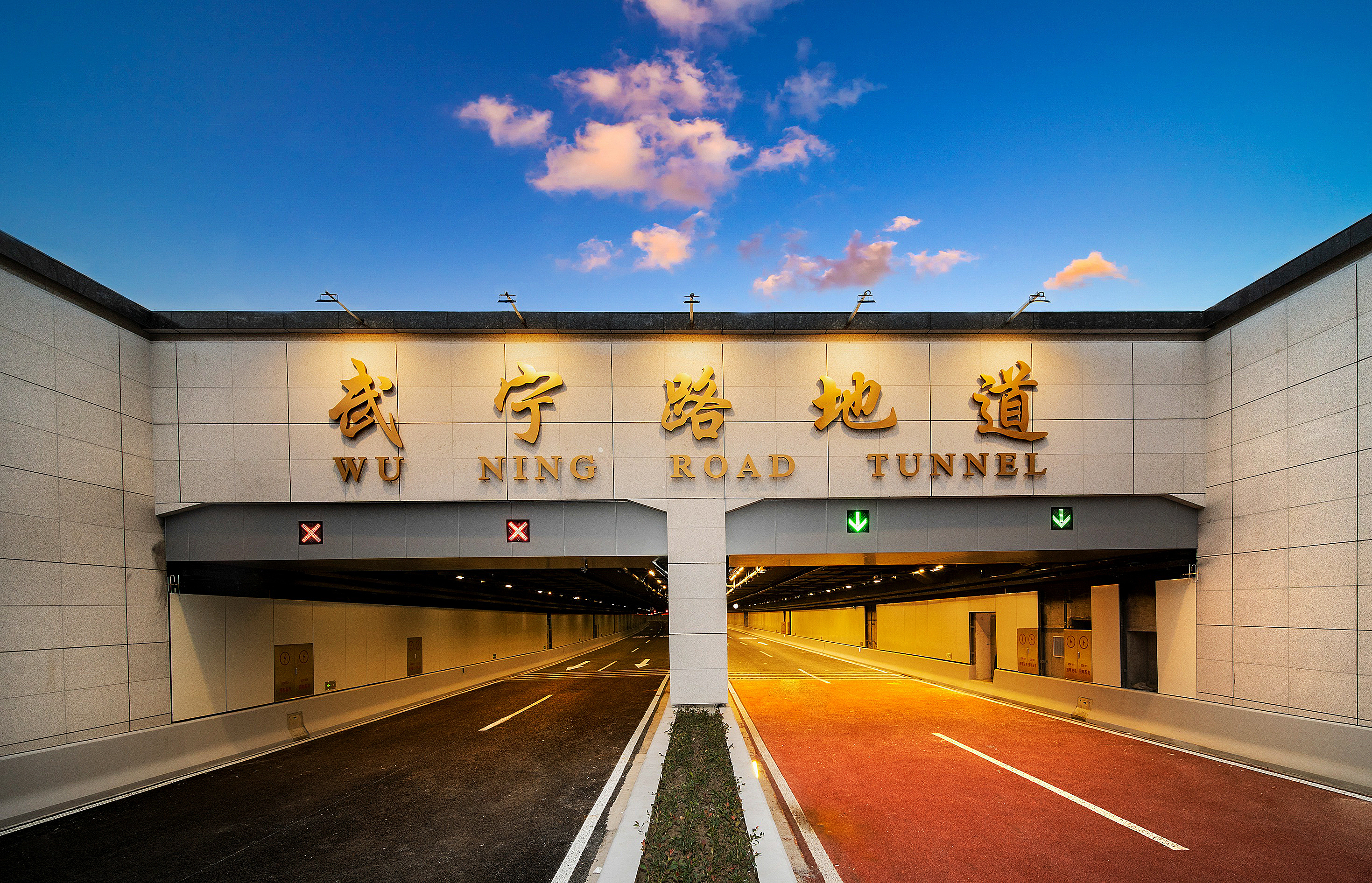

武寧路地道入口。本文圖片 上海城投公路集團 供圖

12月9日22時，由城投公路負責建設，上海建工集團、隧道股份上海隧道負責施工的武寧路快速化改建工程主線地道將正式通車。這是普陀區第一條連接中環線和內環線的地下快速通道。

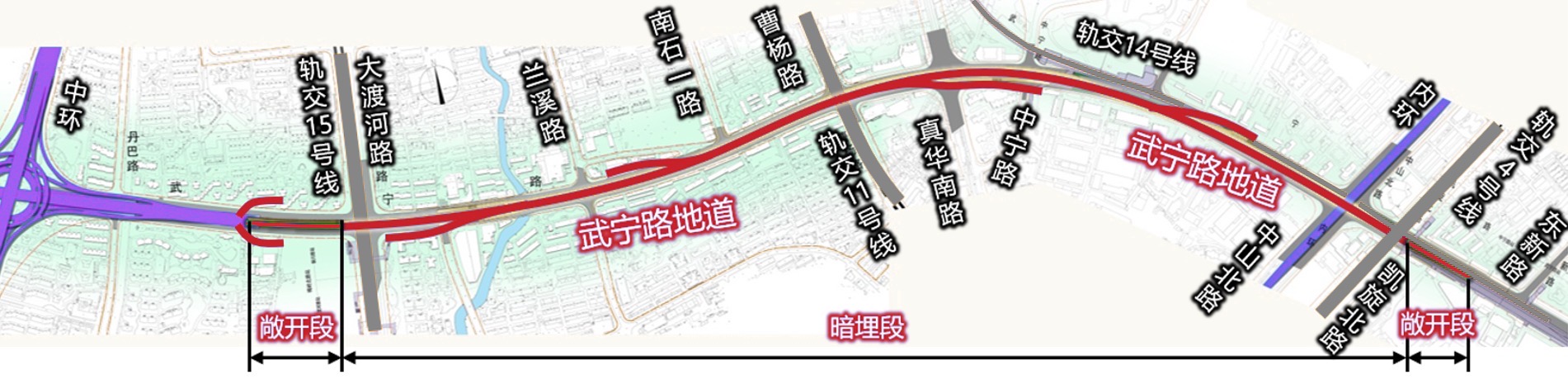

武寧路地道總體平面圖

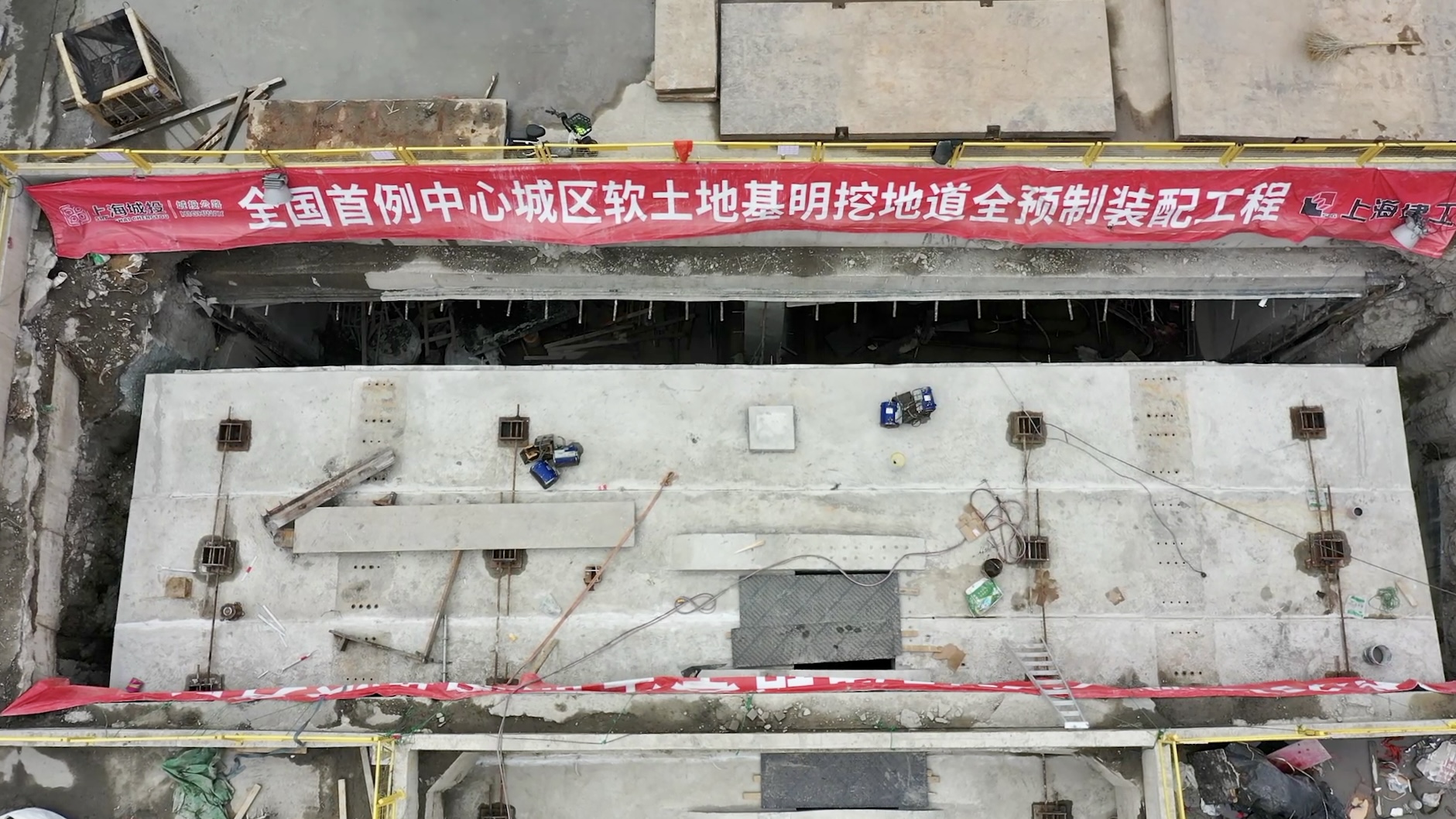

武寧路地道裝配整體式結構

澎湃新聞（www.school126.cn）記者從上海城投公路集團獲悉，武寧路地道通車后，將進一步完善中心城西北部快速路網體系，提升武寧路道路容量、分流過境交通流量、釋放周邊道路交通壓力，促進武寧路沿線區域城市更新、支撐區域發展、提升區域城市品質。

武寧路快速化改建工程西起中環真北路立交京滬高速入城段，沿現狀武寧路走向，經過大渡河路、蘭溪路、曹楊路、中山北路等交叉口，向東穿越內環高架路后至東新路，全長3.1千米，其中地道主線長約2.8千米，沿途在大渡河路、中山北路錯位設置2對進出口匝道。

武寧路地道曹楊路節點平面示意圖

地道全線采用明挖法施工，主線建設規模為單層雙向四車道，匝道匯入點增加一條集散車道，道路等級為城市快速路，主線設計速度60千米/小時，匝道設計速度40千米/小時，通行限高3.0米。

武寧路地道在城市中心地帶建設，面臨地下管線復雜、交叉節點多等難題，比如穿越運營中的15號線、11號線，施工非常復雜。武寧路地道與軌交15號線在大渡河路口垂直交叉；與軌交14號線中寧路站至曹楊路站間盾構隧道長距離共線并局部交織重疊；與14號線中寧路站3號出入口橫向人行過街通道合建；地道主線東新路敞開段與現14號線曹楊路站局部上下疊合，同基坑共享圍護結構。為合理使用建設空間、兼顧各自建設節點，武寧路地道規劃建設之初，即與軌交14號線、15號線建設方充分溝通，明確了“以時間換空間”的集約協同建設原則，武寧路地道提前加固、快速施工，先于地鐵盾構推進前完成主體結構，實現了地下空間的合理布局和優化配置，節約了城市用地和建設成本。

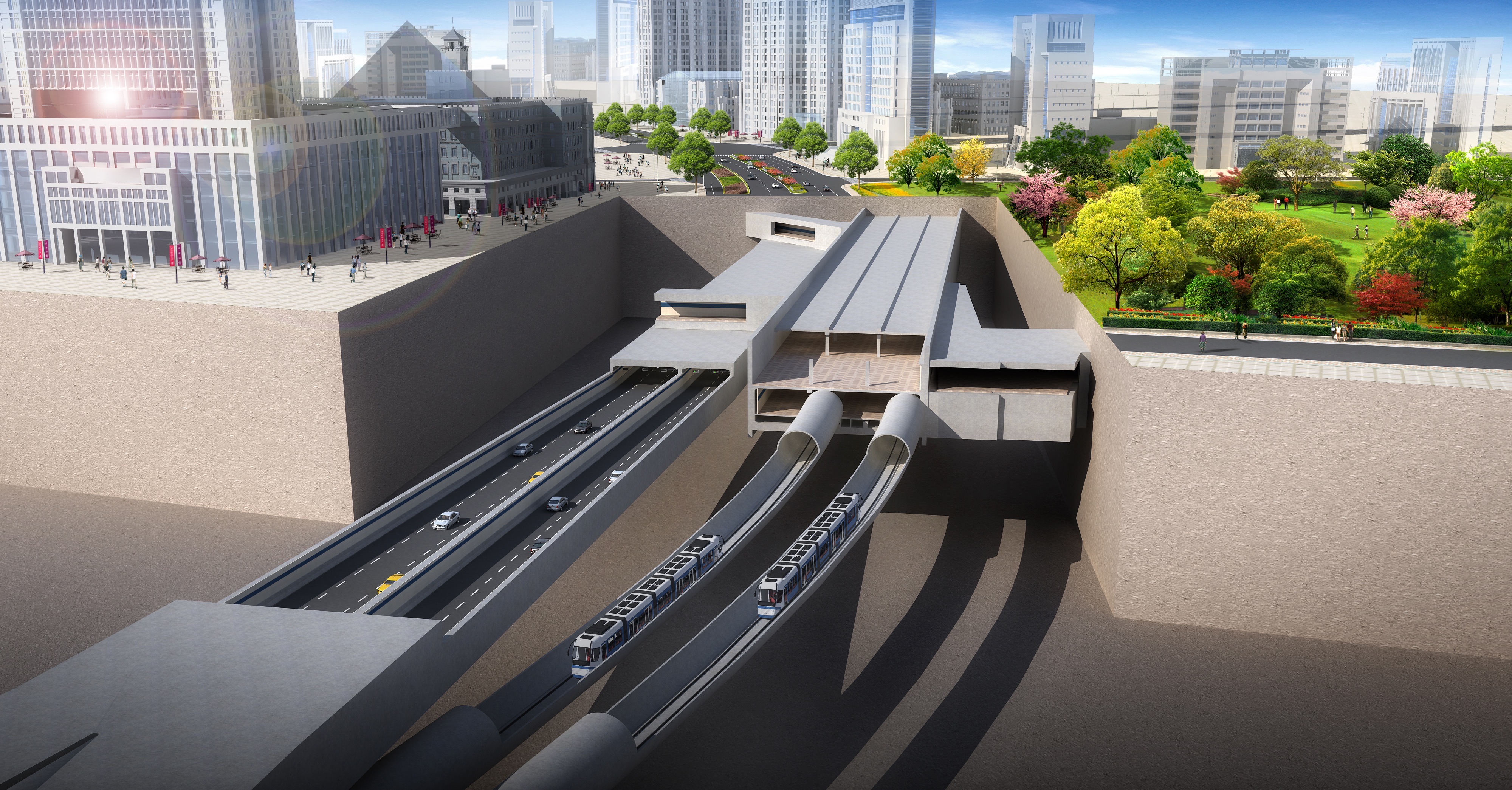

武寧路地道與地鐵14號線中寧路站位置關系效果圖

武寧路地道在建設中，首次在富水軟土地區復雜環境下明挖隧道中成功應用全預制結構和裝配整體式結構。裝配整體式結構采用疊合板形式，在預制廠集中加工側墻和頂板預制構件并預留接頭，現場無模板、簡支撐拼裝固定后整體澆筑濕接頭。武寧路地道預制裝配還應用了匹配澆筑、立體蒸養、清水混凝土、三維激光掃描、BIM施工模擬等前沿工藝，具有施工速度快、環境影響小、工業化程度高、作業風險小等優點，社會經濟效益顯著。

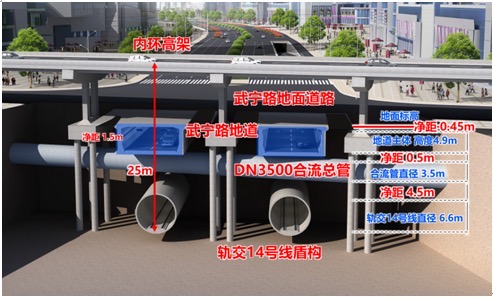

武寧路地道中山北路節點剖面圖

武寧路地道中山北路節點是整個工程最復雜、難度最大的核心節點之一，該區域自上而下共有五層空間結構，分別為第一層內環高架、第二層武寧路地面道路、第三層武寧路地道、第四層3500合流總管和第五層軌交14號線盾構。武寧路地道采用明挖法開挖施工，地道底板距離3500混凝土管僅0.5米，對周邊構筑物的保護提出了極高的要求，必須嚴格控制施工精度。通過落實MJS滿堂地基加固提高土體強度，在3500合流管內增設鋼內襯提高承載力，科學組織、快速施工減小時空效應影響等措施，攻克了城市隧道極限穿越地下構筑物建設難題。

武寧路地道還克服施工空間狹小、周邊環境復雜、交通組織受限等先天不足，通過多路段、多頻次翻交、在基坑周邊及路口廣泛設置棧橋，來滿足施工、過境交通和居民日常通行需求。功能設計上，武寧路地道采用“開天窗”形式沿線設置多處出地面風井，使隧道具有“自動呼吸”律動，大大降低運營設備功耗。
