＞ 中山大學深圳校區

大學不僅是思想的熔爐，匯聚多元智慧，推動社會進步，更是時代的見證者，記錄文明的演變，走在科技與文化發展的前沿。

在這片充滿活力的熱土之上，中山大學深圳校區憑借其獨特的地理優勢和現代理念，將中山大學的歷史文化與深圳的創新精神融為一體、合而為一，展現出一所百年高校面向未來的雄心與魄力。上期文章中，城市建設者深入解析了中山大學深圳校區（簡稱深圳校區）的人文精神與設計理念，本期將聚焦其技術體系與未來愿景，呈現一座校園藍圖落地實現的建設之旅。

全生命周期管控，成本與效率的雙贏

作為深圳市建筑工務署建署以來承建的體量最大的校園項目，深圳校區項目面臨建筑單體數量多、規模龐大、標準嚴苛，且山地整備難度極高等眾多挑戰。建設期間，參建工人多達13000人，管理人員近1000人，如何在如此龐雜的團隊協作中確保高效有序，也是項目團隊必須破解的難題之一。

孫中山先生像

為了應對這一系列難題，項目團隊采用了全生命周期管控策略，以系統化的分工與目標管理貫穿項目的每個階段。深圳市建筑工務署負責制定項目目標和考核標準，項目組則負責制定目標、授權以及監督和考核。全過程工程咨詢協助項目組作為項目統籌策劃者、工程建設項目總控方和內部問題解決者，確保項目目標的實現和工程質量的把控。這種全鏈條的管控體系覆蓋了項目立項、設計、招標采購、施工、運維和回收再生等每一個環節，確保技術、資源與管理的高效整合。在建設過程中，項目團隊持續完善技術迭代體系，實現了精細化、高品質的創新管理。

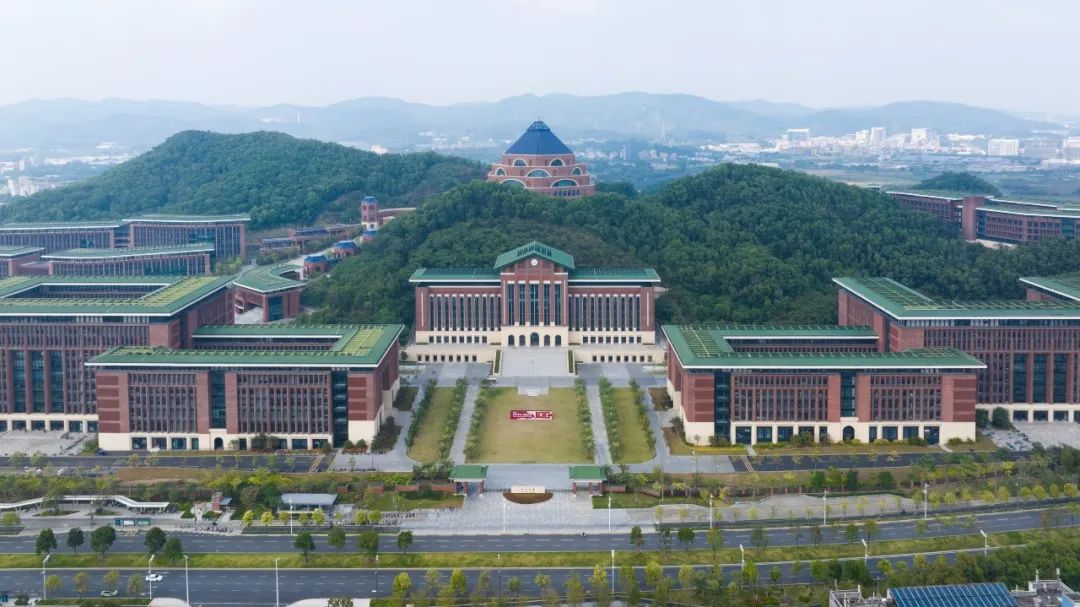

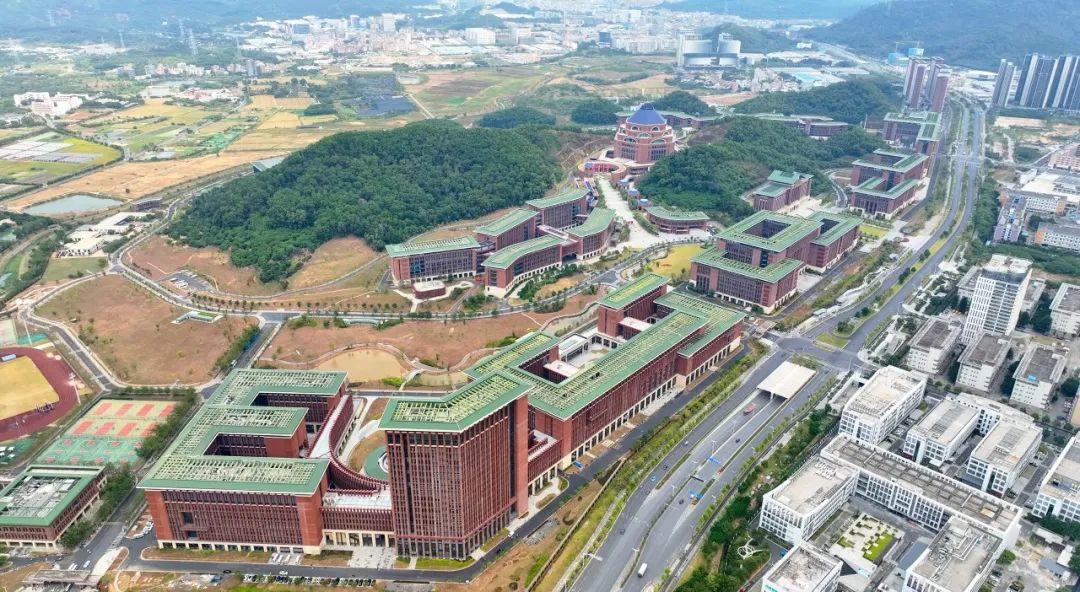

校園全景鳥瞰

需求管控是項目管理的另一大難點。深圳校區建筑面積達129萬㎡，使用者需求復雜且多樣，無法一步到位明確所有細節。因此，項目團隊結合傳統的瀑布型管理與敏捷型管理的優勢，根據需求明確程度靈活調整策略。對于需求清晰的部分，瀑布型管理能夠一氣呵成地實現從方案設計到施工圖設計的高效推進。以醫學組團為例，其設計需求從項目初期便有著清晰的界定，包括樓層分布、功能劃分、使用人數等。借助瀑布型管理，團隊將重復溝通和反復確認的時間成本降至最低，快速完成設計與施工對接，為項目整體進度的高效推進奠定基礎。

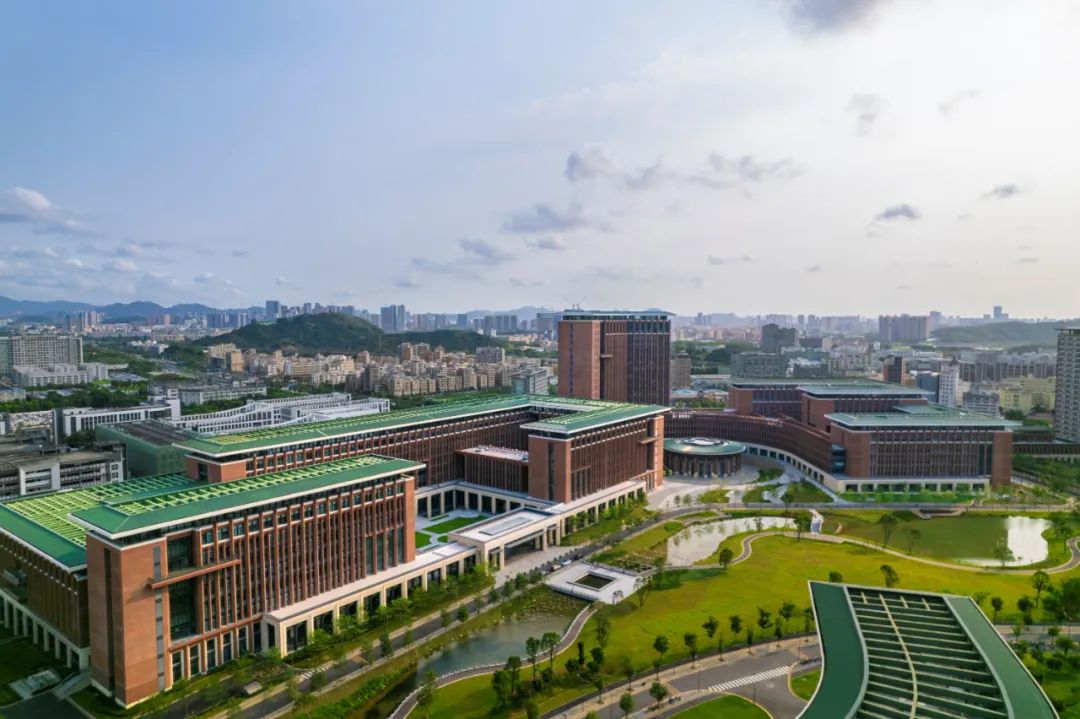

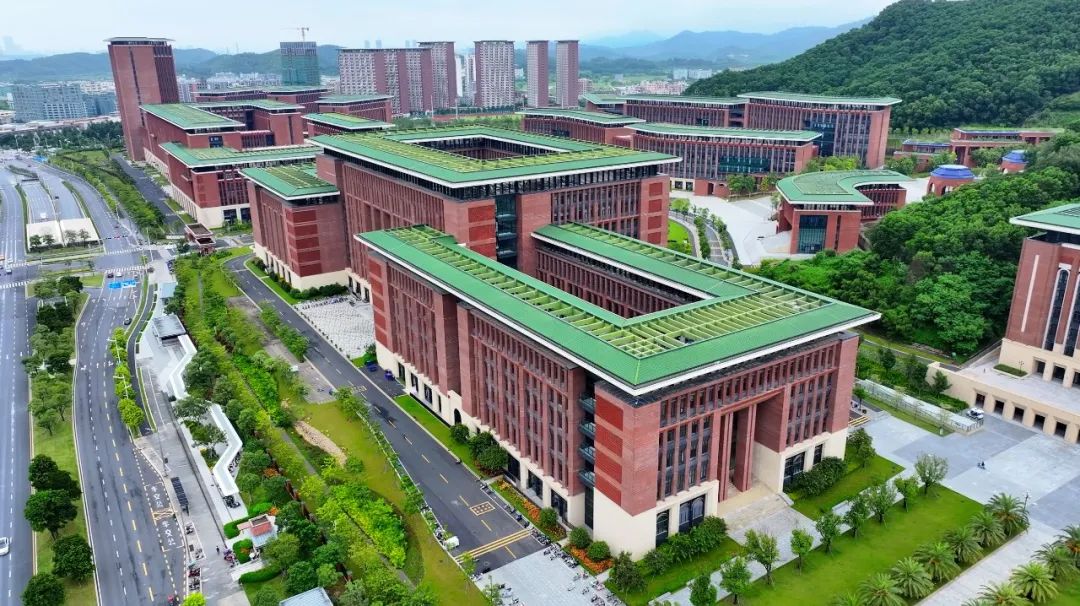

醫學組團

而對于需求不明確或需要逐步細化的部分，尤其是深圳校區中自由的學科組團，敏捷型管理提供了更大的靈活性。這種管理方式允許項目在需求逐步明確的過程中，總包單位同步有序推進施工，實驗室等工藝深化設計工作同步開展。例如，理工組團在功能方向初步確定后，項目團隊優先明確建筑層高、結構荷載、用電指標等核心參數，這些基礎條件足以支撐總包招標和施工進度的正常推進。

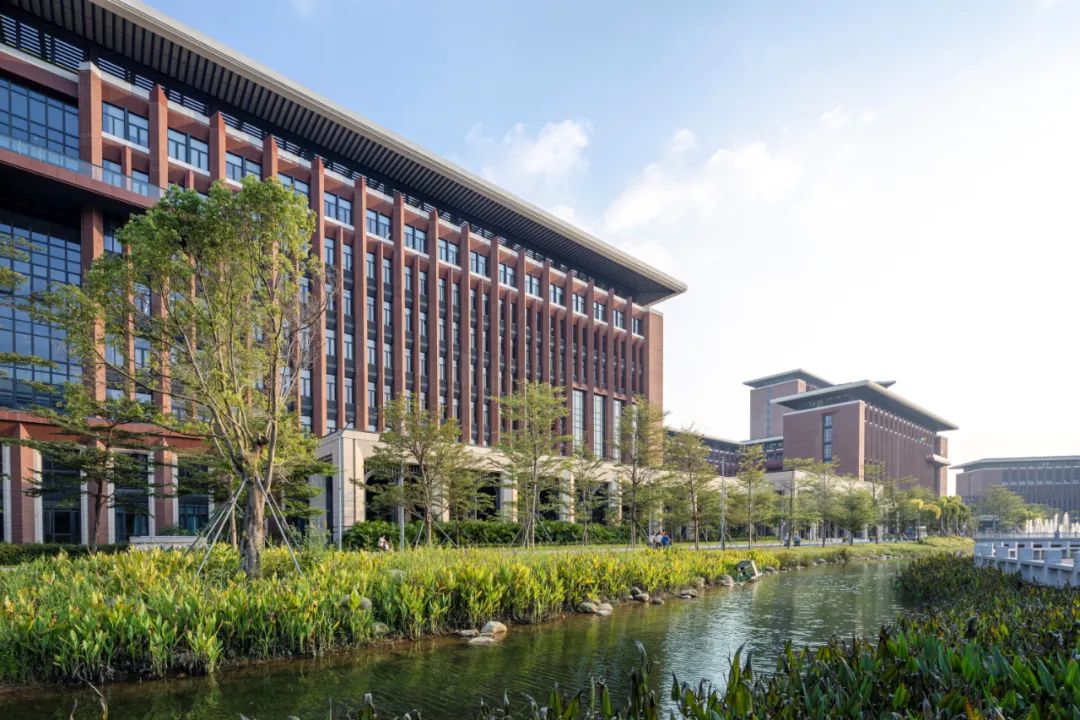

理工組團

在施工過程中，團隊根據使用方的具體需求調整細節，例如實驗室的具體建設名目、設備清單或建設標準，在保證校方需求得到滿足的前提下降本增效。以航空航天學院內一間預留實驗室為例，項目團隊按照初期構想為使用空間準備了充分的基礎條件，包括合理的空間尺度和充足的用電荷載，即使未來需求有所調整，也無需大規模拆改，從而避免超支。

BIM技術賦能，推動智慧校園建設

深圳校區的基地地形獨特，中高周低，由七座較小的山丘環繞著一座稍大的山丘布局而成。因此，校區的整體規劃又被形象地稱為七星伴月。其外部相對平坦的用地上布置了高密度的高層建筑，而靠近山體的部分為了與之形成融合關系，則布置了體量較小且布局相對靈活的建筑。在施工圖階段，首要任務便是準確理解并還原這一獨特的空間布局。事實上，如何將建筑師的設計理念轉化為現實，面臨著諸多技術挑戰。

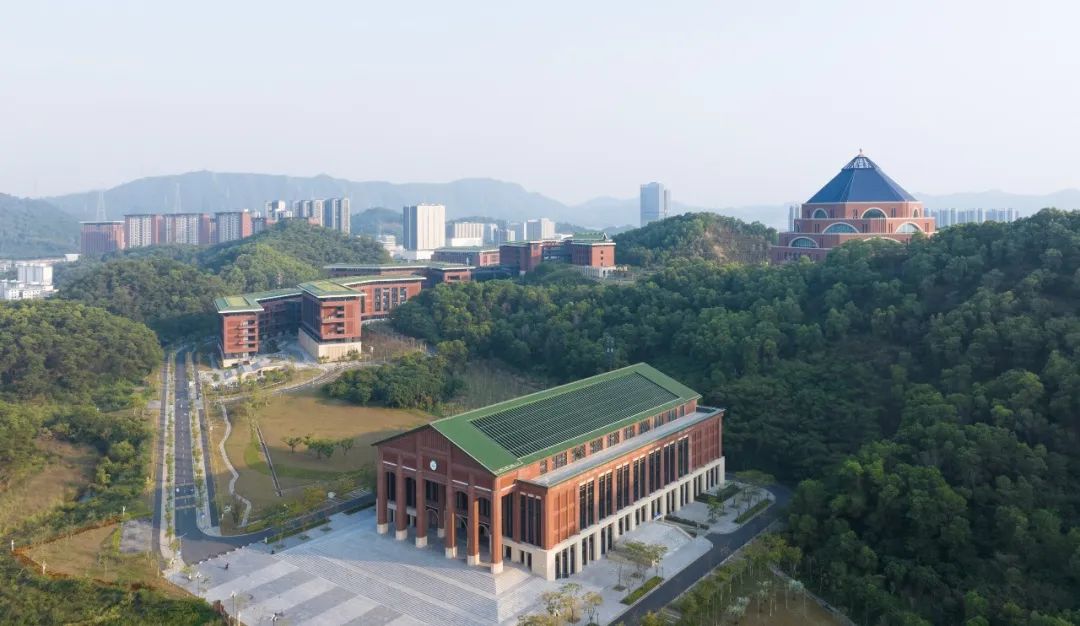

校園地形環境鳥瞰

施工圖團隊采用BIM技術，對整個校園空間進行了深入分解，以便驗證校園設計方案的技術可行性。行政樓便是這一過程中的典例。根據建筑師的構思，行政樓背依山體，仿佛從山中自然生長出來。為了實現這一效果，建筑的前部采用一字形布局，結合退臺式設計形成兩個庭院，展現了中國園林的美學風雅與哲學意蘊。然而，作為山地建筑，行政樓面臨的最大難題之一便是消防安全，其獨特布局對人員疏散和救援造成了挑戰。為此，團隊巧妙地在建筑的面向位置設置了高大基座平臺，使得消防車在火災發生時能夠順利駛?cè)耄M行緊急撲救，從而實現了建筑師最初的設計構想。

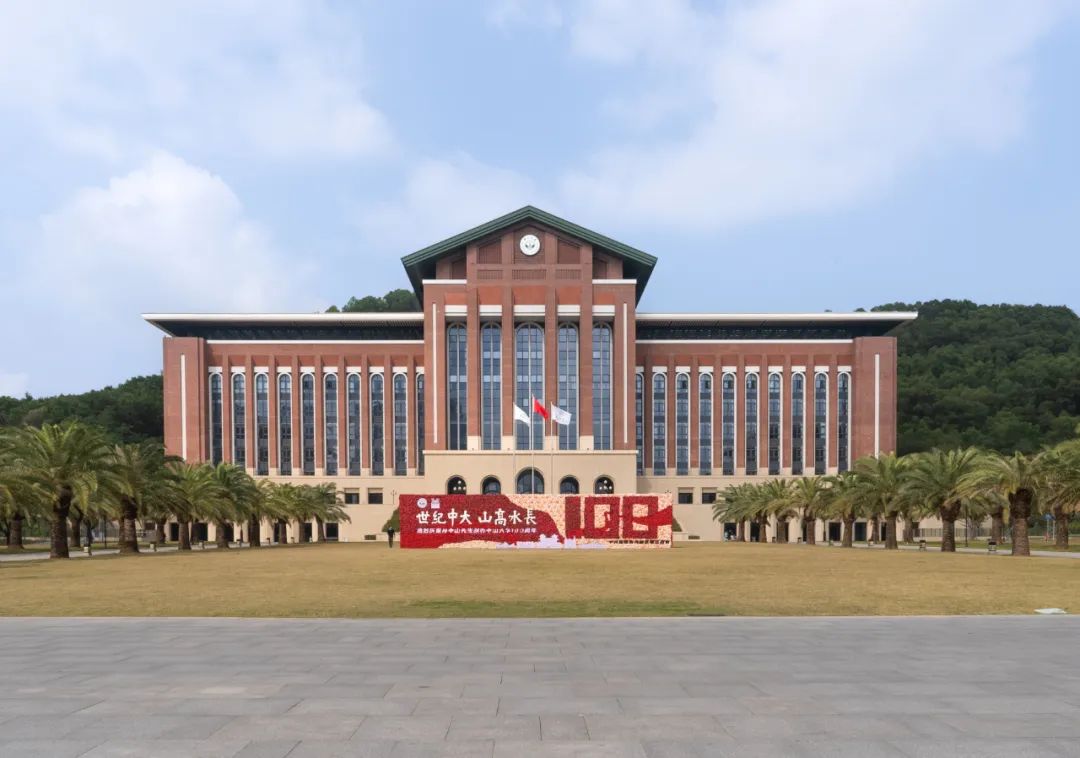

逸仙樓

由于項目地處丘陵地帶，包含多處高邊坡及深基坑，面臨著地形起伏大且建筑多依山而建的雙重挑戰，項目組織難度極高。因此團隊需要對各標段土石方工程、市政工程及臨建工程進行規劃統籌，這也使得施工組織變得異常復雜。為應對這些難題，項目團隊全面引入BIM技術，構建了一個智慧、高效的校園建設管理體系，不僅解決了交通和土方平衡問題，也科學規范了施工流程。

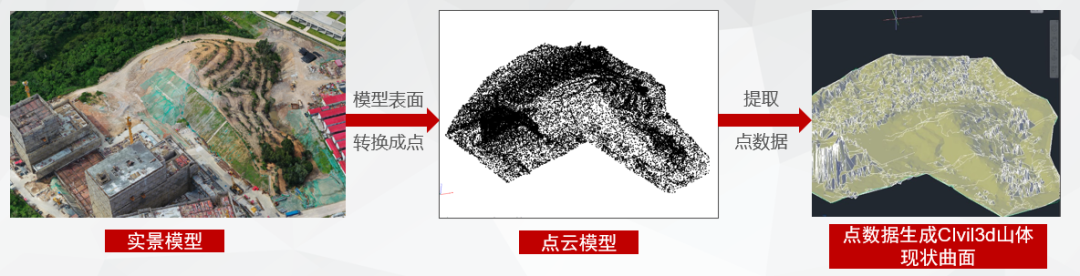

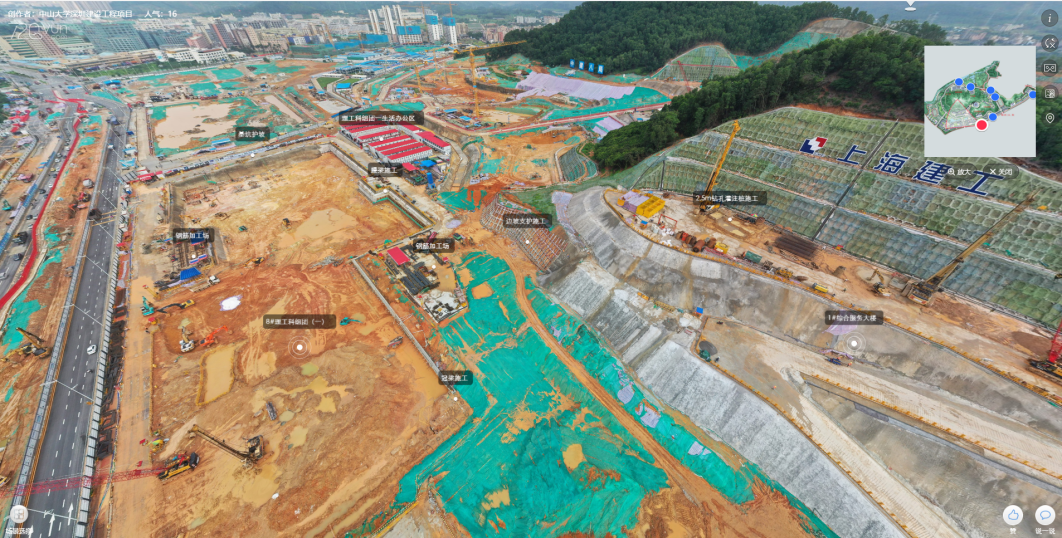

利用實景模型計算土方變化量

土方平衡施工

為應對復雜地形帶來的施工挑戰，項目團隊通過四旋翼無人機結合傾斜攝影和RTK（實時動態測量）技術，對66萬㎡場地進行了高精度掃描，運用Revit等建模軟件形成實景3D模型，將實際地貌、擬建物與臨建設施進行了全景協調模擬，為項目規劃提供了精準依據。同時，團隊以BIM模型為基礎，結合VR引擎應用軟件與編程，建立多源信息融合的交互式三維動態仿真應用。虛擬現實技術的應用，極大程度上便利了團隊與業主、設計方、施工方等多方的交流協作。

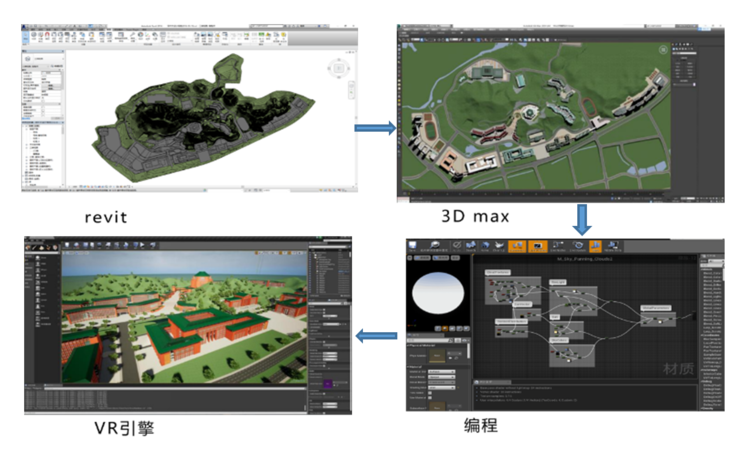

虛擬現實生成流程

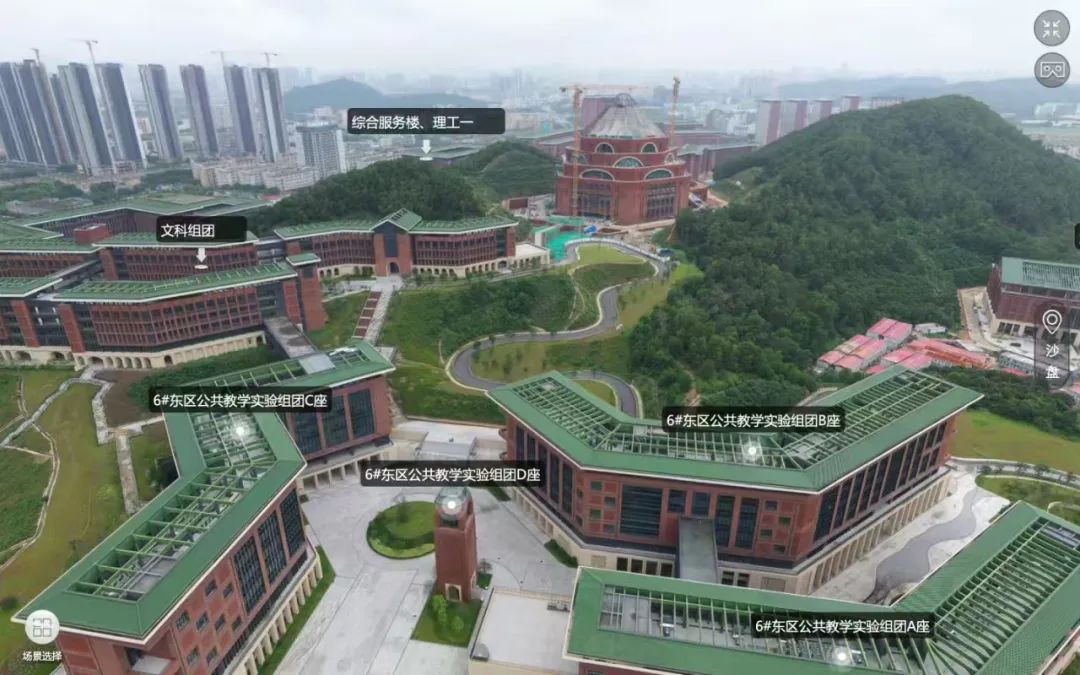

三維全景球

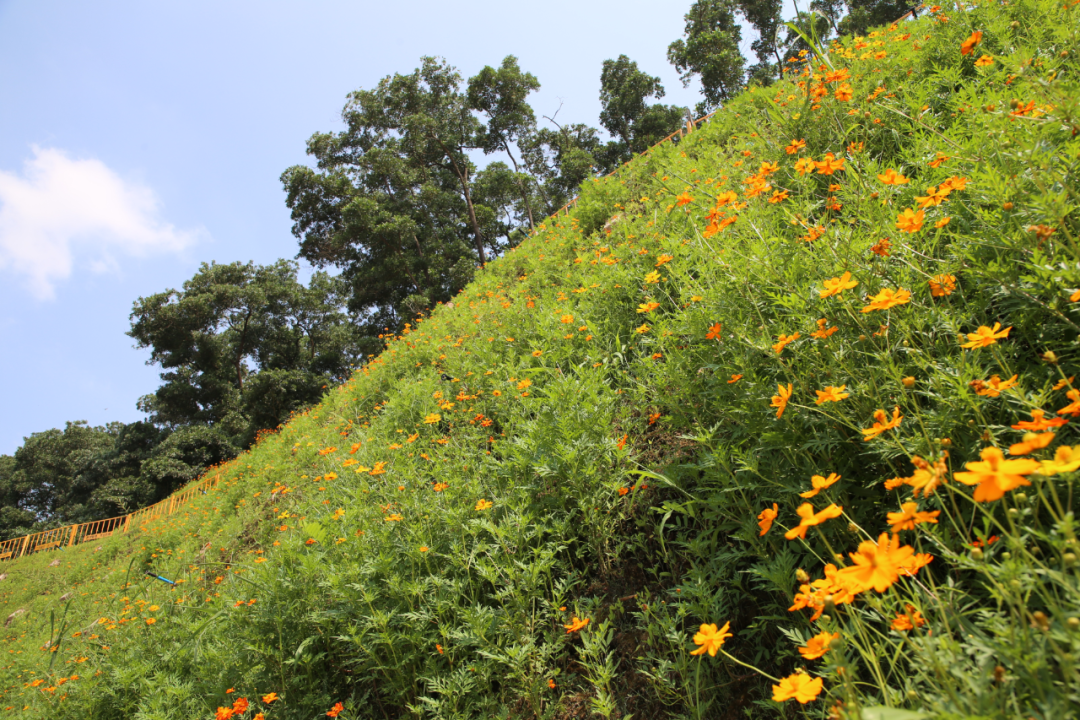

邊坡修護成果

BIM技術在裝配式施工中的應用顯著提升了效率和精度。團隊通過深化裝配式分解單元模型，制作施工全過程的虛擬預演動畫和指導視頻，涵蓋從RFID芯片追蹤、生產運輸?shù)降跹b與安裝等關鍵環節，如整個校園建筑中的施工重難點圖書館穹頂?shù)牡跹b。

圖書館穹頂安裝模擬

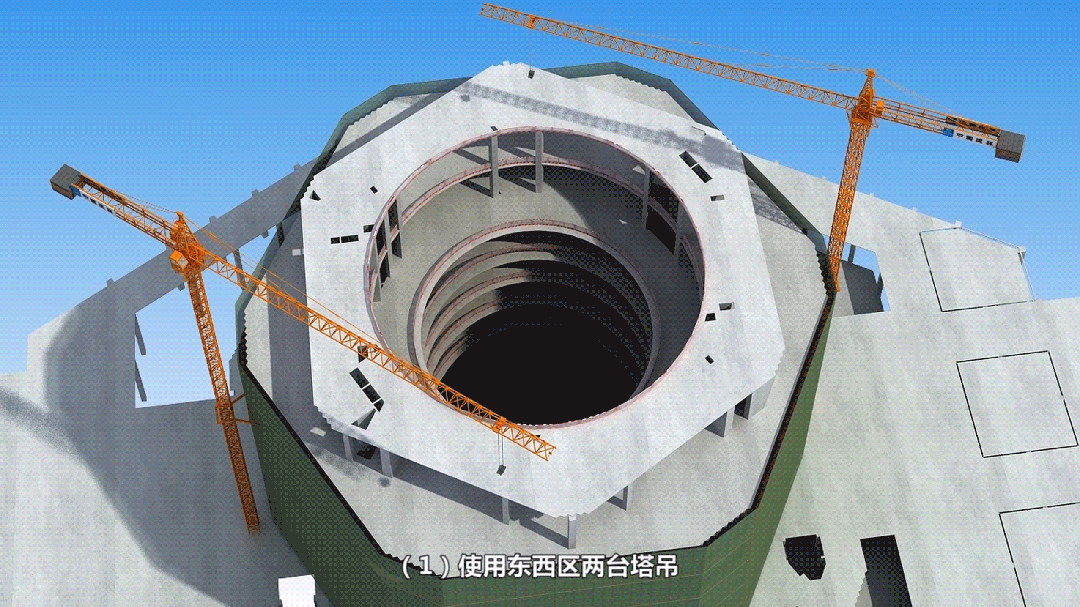

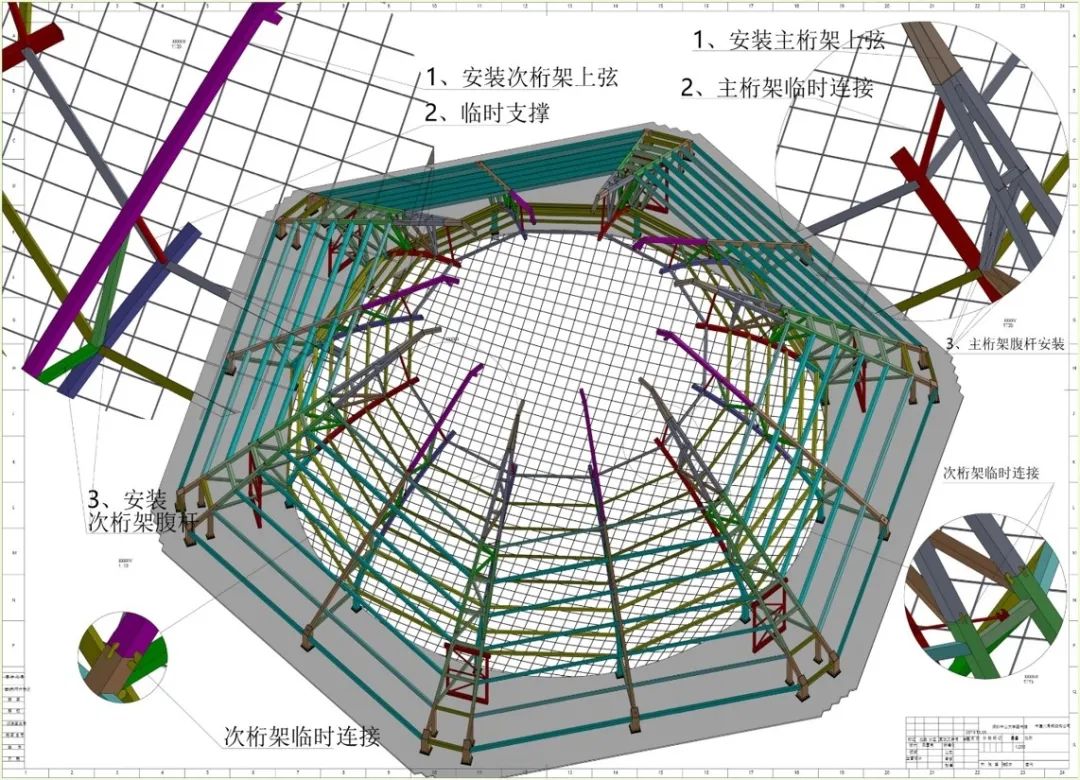

圖書館穹頂鋼結構施工模擬

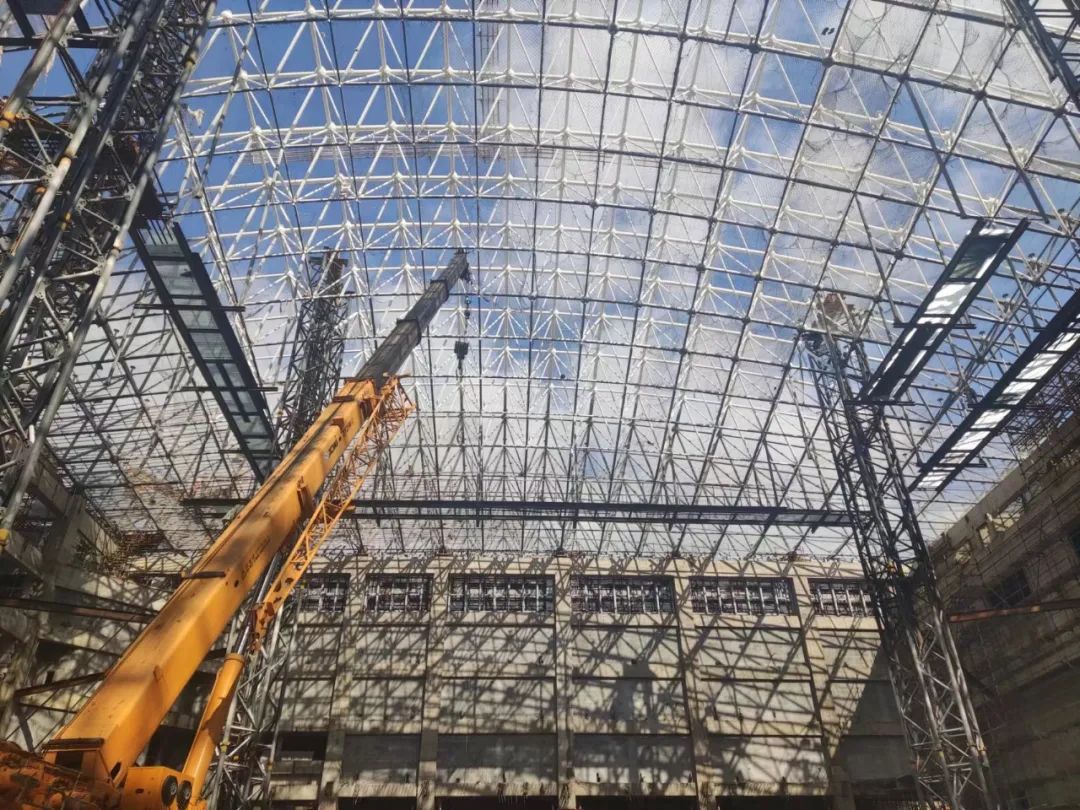

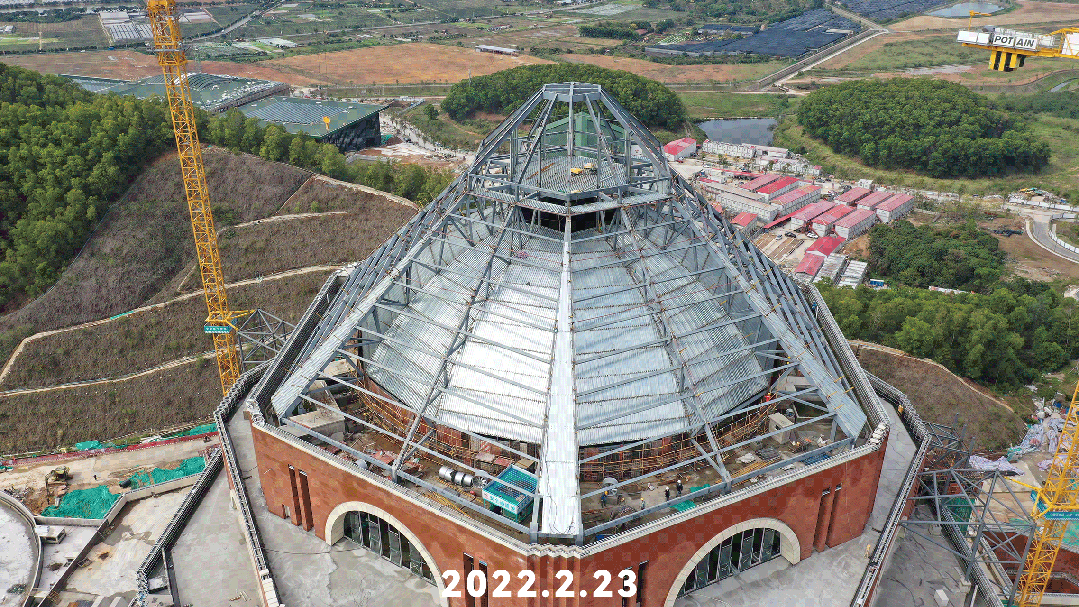

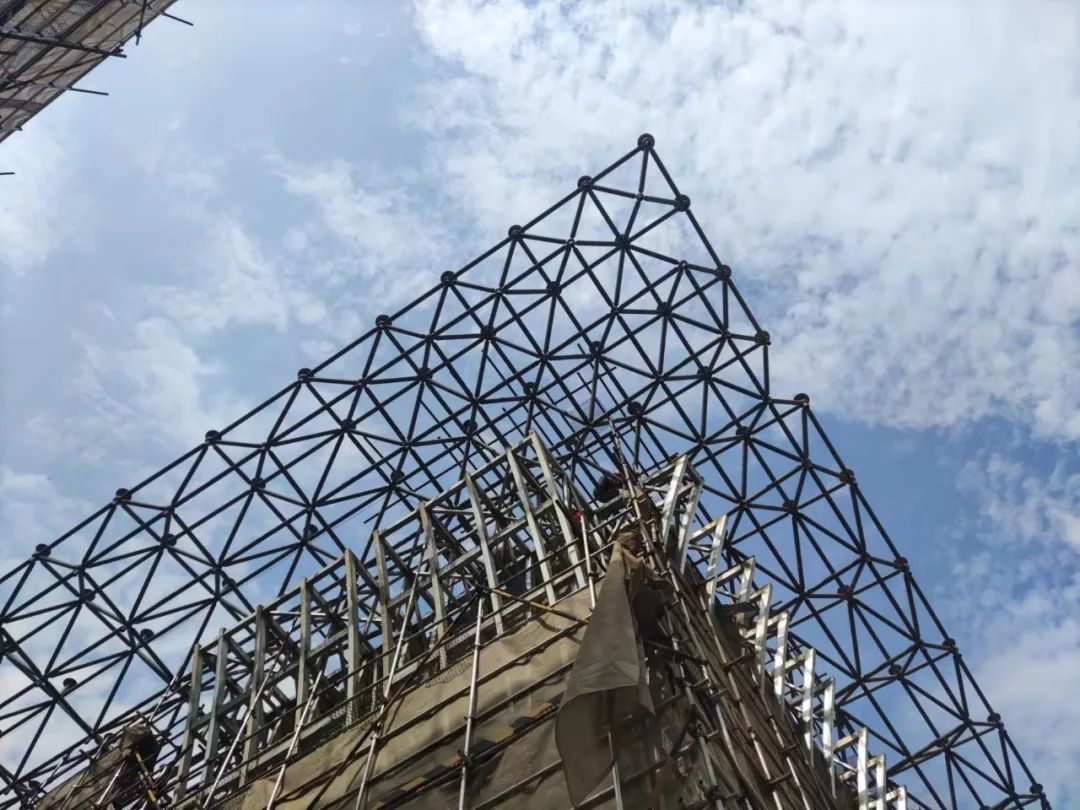

圖書館穹頂鋼結構施工過程

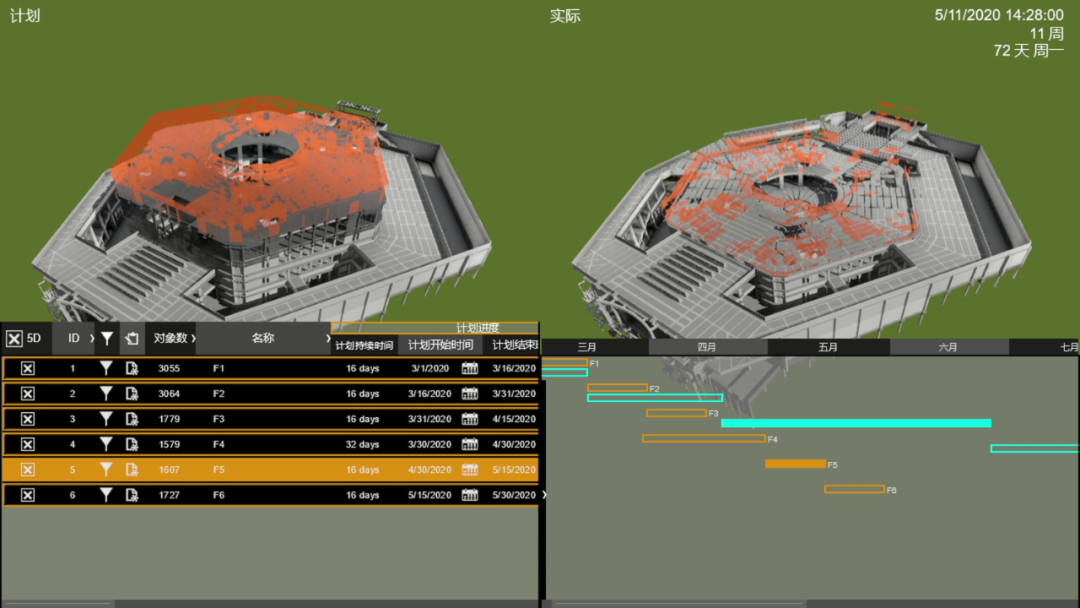

施工進度模擬對比

還有項目中大挑檐施工平臺的搭建?；贐IM仿真分析，項目團隊設計了一套懸挑平臺方案，在構架層下方設置懸挑工字鋼，鋪設次龍骨并搭設扣件式鋼管滿堂腳手架，形成穩固的模板支撐體系。通過BIM模型的受力分析和安全性測算，團隊優化了架體結構形式，兼顧結構穩定與施工安全。

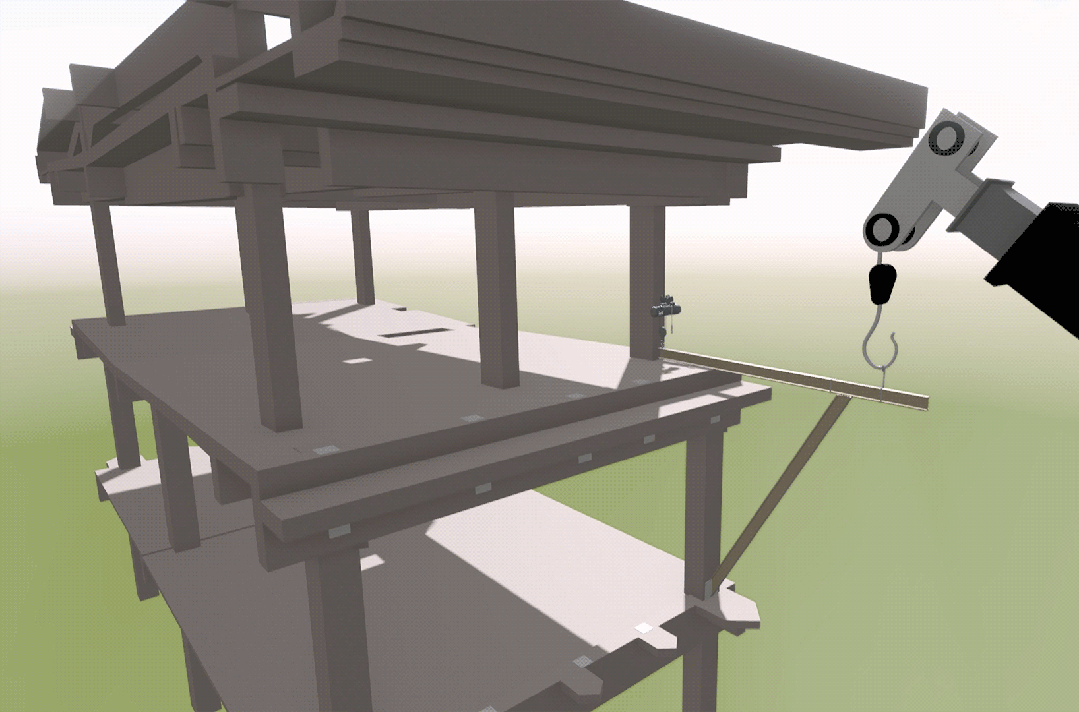

大挑檐施工平臺搭建仿真分析

在方案應用的模擬中，BIM技術也支撐著管線綜合優化、地下工程、施工階段的外架模擬、精裝修階段以及數字孿生系統的搭建工作，極大地提升了施工效率和工程質量。在管廊工程方面，由于管線復雜、防水薄弱環節多，對施工質量要求極高，BIM技術的應用就顯得尤為重要。

項目團隊通過Revit軟件創建三維模型，對機電綜合模型進行管線優化，綜合分析管道凈高、支吊架布置、安裝空間及檢修空間，形成一套滿足施工需求的BIM深化圖紙。這些精確的圖紙有效減少了返工，提高了施工效率和質量。在施工過程中，還通過BIM進行三維可視化和動態化模擬，有效提高管廊土建質量控制效果，為機電安裝質量控制提供了有力保障，攻克了復雜地形和工況帶來的施工難題。

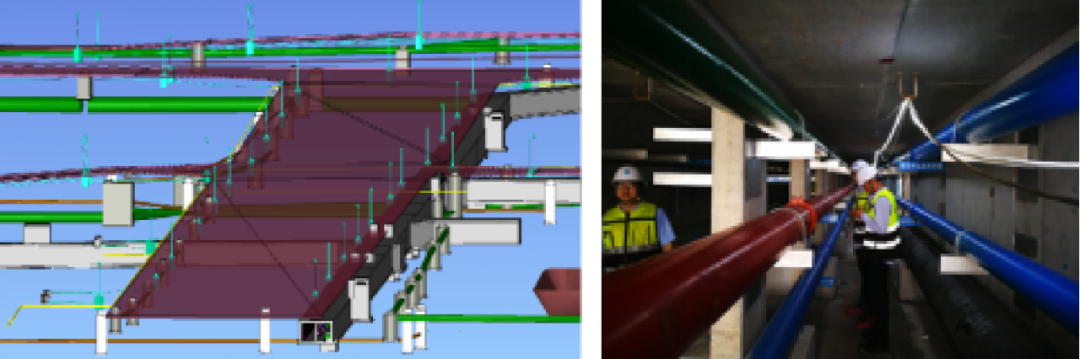

基于BIM的管線綜合技術（左）、緊湊型管廊施工技術（右）

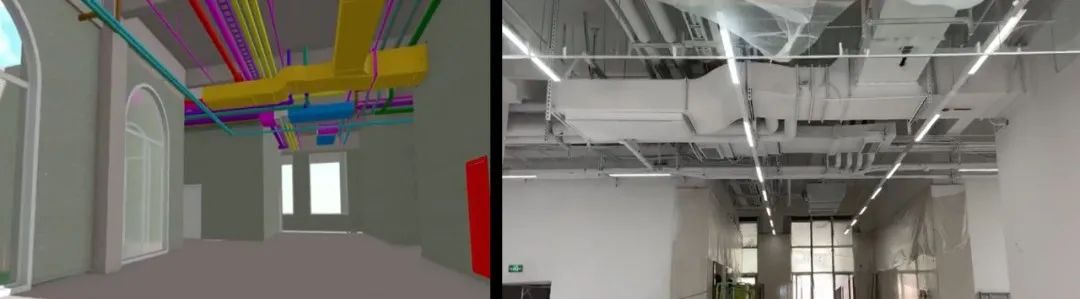

大廳管線實模一致對比視頻

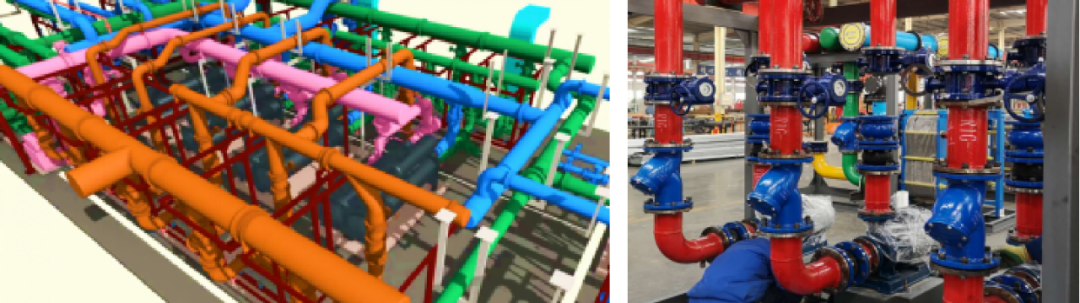

裝配式機房BIM虛擬（左）和建成照片（右）

外架施工階段，項目團隊利用BIM系統對落地雙排腳手架模型及施工方案進行了建模模擬，通過高還原度的模型實現了腳手架等材料的精細化管理。通過模擬腳手架安全系統，最大程度降低了施工風險，節約成本的同時提升了質量。在精裝修階段，BIM的可視化能力有助于優化建筑細節，如裝飾面板的對縫處理。

體育館施工過程

項目團隊進一步構建了數字孿生系統，協同AI算法搭建起可視化的智慧管理校園數據中臺，整合各子系統數據，實現了業務數據的采集、分析與可視化展示。這不僅能夠大幅提升校園管理效率，還降低了人力成本，為后期的智慧校園運維奠定了基礎。此外，團隊搭建的BIM咨詢管理平臺促進了參建單位間的數據共享與協同工作，同時確保了項目數據的真實可追溯。這些寶貴的數字資產，使深圳校區項目成為名副其實的智慧校園。

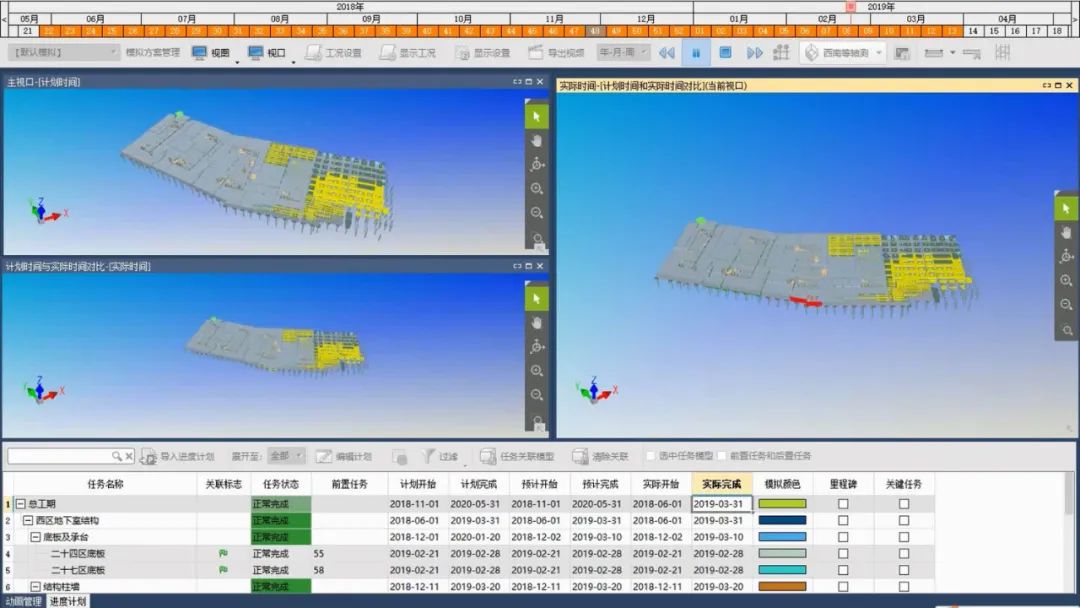

4D進度模擬

吾校矗立，蔚為國光

自2018年6月破土動工，深圳校區項目歷經五載艱辛建設，在150余家參建單位的通力協作下，于2023年全面竣工交付。項目期間累計投入勞動力高達9萬余人次，建設成果豐碩榮獲3項省級科學技術獎、10項工法、36項新型專利技術，發表論文120余篇，累計斬獲56項安全質量大獎，榮膺30余項BIM應用獎項，所有建筑單體均通過綠色建筑設計認證。這些殊榮，無不見證了項目團隊的卓越實力和中山大學求真務實、追求卓越的精神傳承。

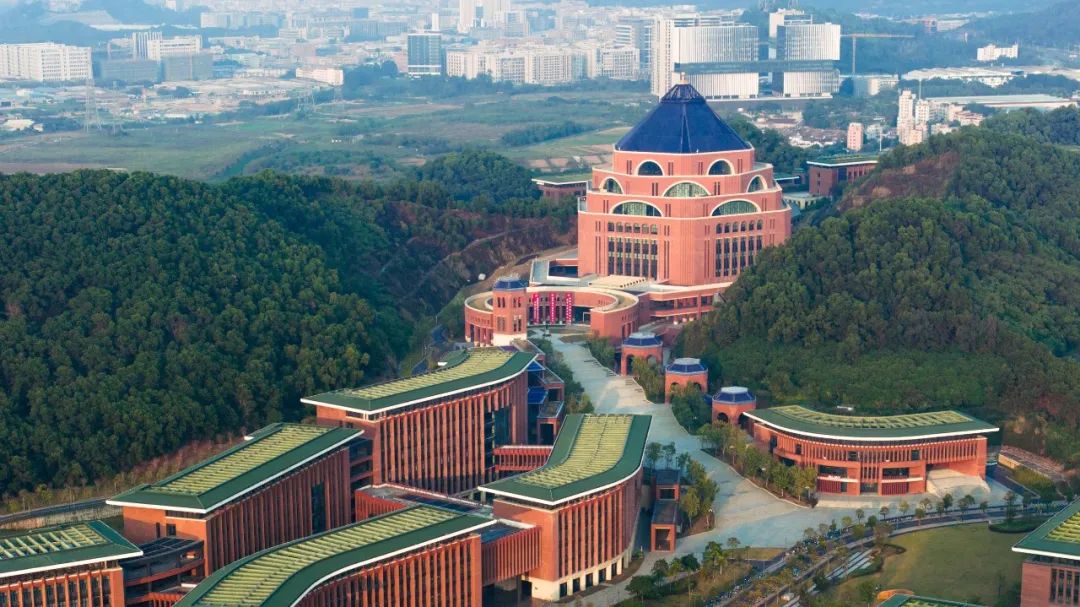

圖書館

深圳校區服務于國家重大需求和深圳經濟社會發展中的重要領域工科和醫科。經數年建設，如今的深圳校區已擁有17個整建制學院、布局了23個一級學科，所建設學科歸屬學科領域均為ESI前1%，其中8個學科領域已進入ESI前1。在短短四年間，兩所三甲醫院的入駐，將進一步傳承中山醫學的優良傳統，更高質量地服務于城市居民的身心健康。

創造力，即學習力、思想力和行動力三者的集合。在人才培養方面，深圳校區一直堅持以學生成長為中心，以教師發展為中心，努力為國家培養更多具有創造力的建設者和杰出專家學者。深圳校區還與深圳400多家企業建立了產教融合的育人機制和科研合作機制，不斷推動相關成果在深圳落地轉化。不管是人才培養，還是科技創新和成果轉化，深圳校區都在切實地服務于深圳的改革開放和創新發展。

中山堂鳥瞰

2035年，我國將建成教育強國。站在新時代的歷史方位上，深圳校區不僅承載著百年學府新的光榮與夢想，也承擔著這一歷史重任。作為中山大學向下一個百年的延續與拓展，深圳校區將以開放、創新、活力的姿態，踐行中山大學博學 審問 慎思 明辨 篤行的校訓，探索符合粵港澳大灣區和中國特色社會主義先行示范區發展要求的辦學模式。

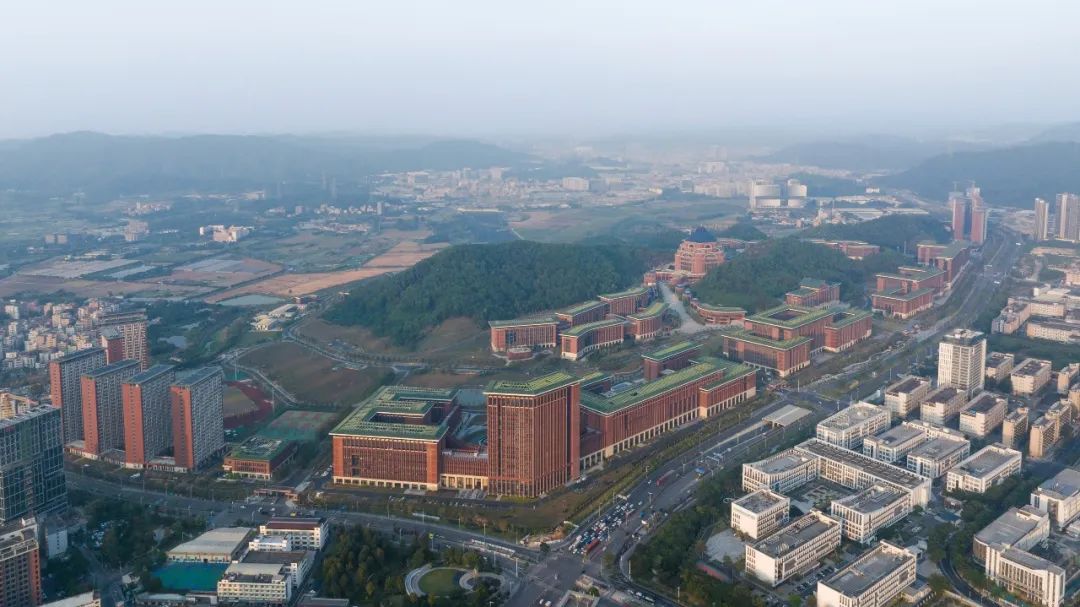

校園鳥瞰

這所傳承百年的學術殿堂，不僅是深圳這座創新之城的嶄新地標，更將以其深厚的文化底蘊、前沿的學術成果和持續的創新活力，為灣區發展和國家繁榮注入源源不斷的中大力量。

城市建設者

出品方

深圳市建筑工務署

欄目制作

建筑檔案

項目名稱：中山大學深圳校區

項目類型：教育建筑

項目地點：深圳市光明區公常路66號

建設周期：2018年6月 - 2023年12月

建筑面積：1293705㎡

用地面積：1447100㎡

使用單位：中山大學深圳校區

建設單位：深圳市建筑工務署教育工程管理中心

中山大學深圳校區項目主要包含醫、理、工、文四大學科組團，圖書館、大禮堂、體育館、綜合服務大樓等公共建筑以及學生宿舍等生活組團。其中，公共建筑面積為34.05萬㎡；文科組團面積為2.63萬㎡；理科組團面積為5.8萬㎡；醫科組團面積為19.6萬㎡；工科組團面積為12萬㎡；學生生活區面積為25.918萬㎡。其是2015年11月3日由深圳市人民政府與中山大學簽署共建世界一流大學戰略合作協議的重要成果，2015年12月由教育部批準建設，是中山大學三校區五校園的主體校園之一。項目各建筑單體均榮獲綠色建筑設計認證，并曾獲榮譽白金級認證-建筑信息模型BIM技術服務標準等30余項BIM應用大獎。

建設大事記

2015年11月簽署市校合作辦學備忘錄

2016年12月可研批復

2017年06月完成全過程咨詢招標

2017年08月完成規劃及方案設計

2018年02月完成初步設計

2018年04月完成EPC總承包（Ⅰ標）招標

2018年06月舉行項目啟動儀式

2018年06月土方開挖

2018年07月開始打樁

2018年08月施工圖設計完成

2018年10月施工總承包（Ⅱ、Ⅲ標）招標完成

2018年11月完成首個裝配式構件吊裝

2018年12月按計劃完成東區邊坡施工

2020年01月西區公共教學樓封頂

2021年06月完成綜合服務大樓結構封頂

2022年08月完成圖書館外立面

2023年12月全部建成交付

參建單位

浙江江南工程管理股份有限公司

上海寶冶集團有限公司

同濟大學建筑設計研究院（集團）有限公司

中國建筑第八工程局有限公司

上海建工集團股份有限公司

華南理工大學建筑設計研究院

RMJM ARCHITECTURE LIMITED

香港華藝設計顧問（深圳）有限公司

北京中海華藝城市規劃設計有限公司

深圳市建筑科學研究院股份有限公司

深圳市華陽國際工程設計股份有限公司

中國建筑東北設計研究院有限公司

上海市地下空間設計研究總院有限公司
